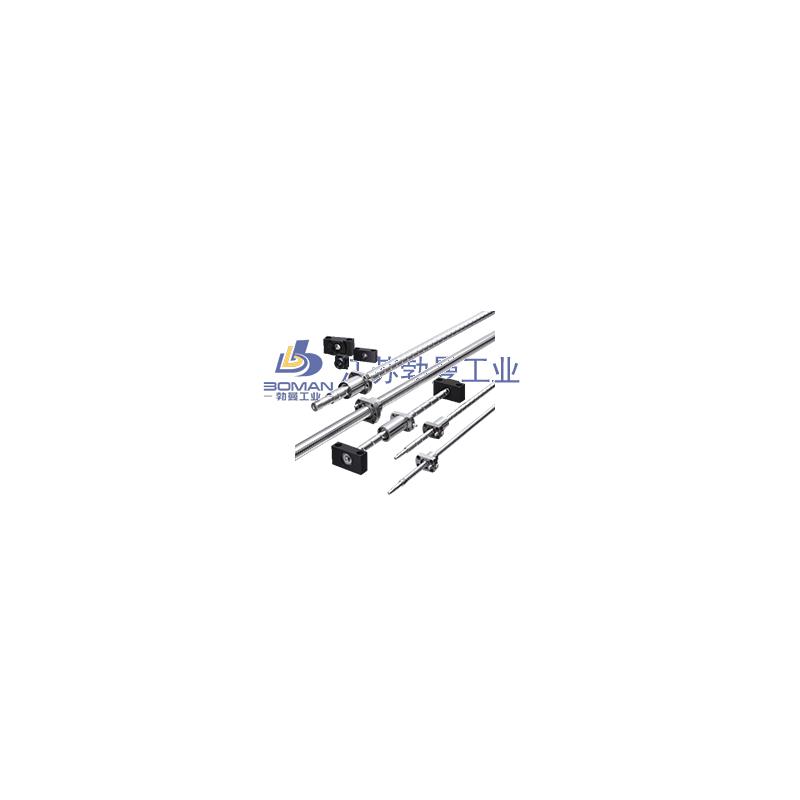

W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠
扫码获取价格库存技术资料
- 品牌: 上海nsk滚珠丝杠产品介绍
- 分类: MS,FS,SS
- 类型:
- pk码: 0001D31000000010FJIE
- 属性: W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠，5. 有哪些行业或领域更倾向于使用这些品牌的滚珠丝杠？,8. 滚珠丝杠的维护保养要点是什么？ ,5. AGV滚珠丝杠的材质有哪些？,1. 什么是tbi滚珠丝杠？,9. 自锁器的维护保养需要注意哪些问题？,10. 如何保养和维护这种升降机？,6. 什么情况下，滚珠丝杠会出现窜动和跳动现象？,3. 滚珠丝杠模组有哪些设计要点？ ,3. 木工旋切机专用滚珠丝杠的工作原理是什么？,4. 滚珠花键丝杠的尺寸有哪些规格？-W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠-提供W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠-规格,W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠-价格W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠-价格NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到-W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠--W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠-9. THK滚珠丝杠座的安装操作步骤是什么？,4. 实验的具体步骤是什么？,6. 这家厂家的滚珠丝杠升降平台是否可以承受重量较大的物品？,5. thk滚珠丝杠可以承受多大的负载？,9. 这种连接方式的维护保养方法是什么？,2. 滚珠丝杠的精度如何影响机器的运行效果？,5. 滚珠丝杠悬臂升降的原理是什么？,5. 河北滚珠丝杠的精度如何？,7. 滚珠丝杠的标注方法有区别吗？,1. 滚珠丝杠是什么？
W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
32
|
|
| 导程 |
10
|
|
| 螺母体外径 |
54
|
|
| 法兰直径 |
88
|
|
| 安装孔中心距 | PCD |
70
|
| 螺母长度 | L |
120
|
| 有效螺纹段 | Lt |
|
| 丝杠全长 |
1050
|
|
| 螺母型号 |
|
|
| 法兰盘宽度 |
|
|
| 法兰厚度 |
|
|
| 丝杠轴螺纹底径 |
27.1
|
|
| 钢球直径 |
6.35
|
|
| 有效圈数 |
3
|
|
| 滚珠节圆直径 |
33.75
|
|
| 螺栓孔尺寸 |
|
|
| 注油孔 |
|
|
| 最大行程 |
580
|
|
| 常规行程 |
|
|
| 额定动负载 | CaN |
25900
|
| 额定静负载 | C0aN |
52800
|
| 重量 | Kg |
7.3
|
| 轴向间隙 |
0
|
|
| 精度等级 |
C5
|
|
| 导程精度代表运行距离误差 | ep |
0.035
|
| 导程精度变动 | vu |
0.025
|
| 轴心跳动 |
0.09
|
|
| 轴向刚度 | KNm |
|
| 轴心摆动 |
|
|
| 极限转速固定支撑 |
|
|
| 推荐支撑座 |
|
|

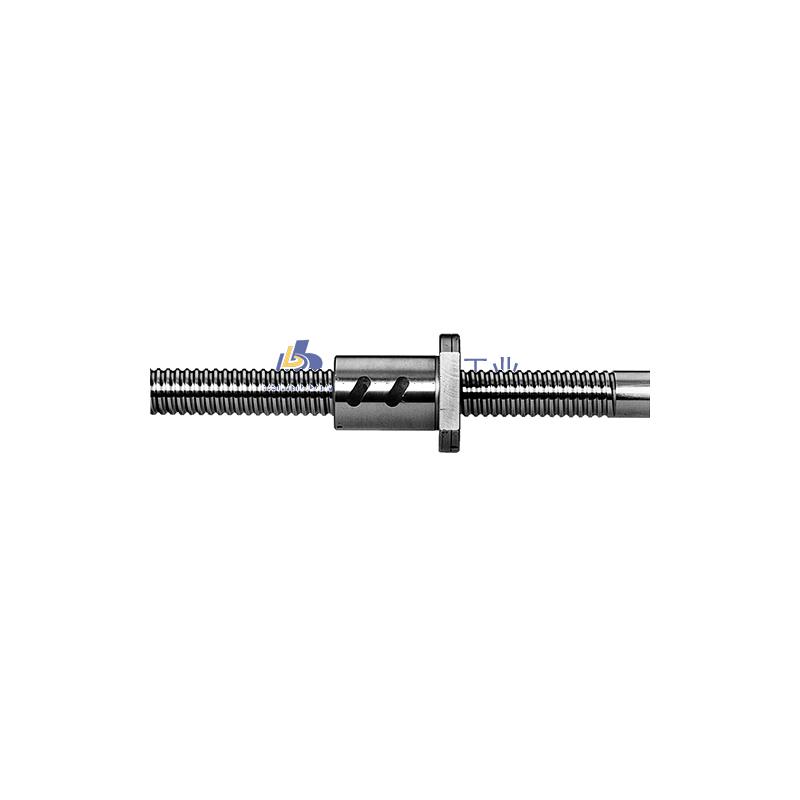

| 实物截图 |
|
|

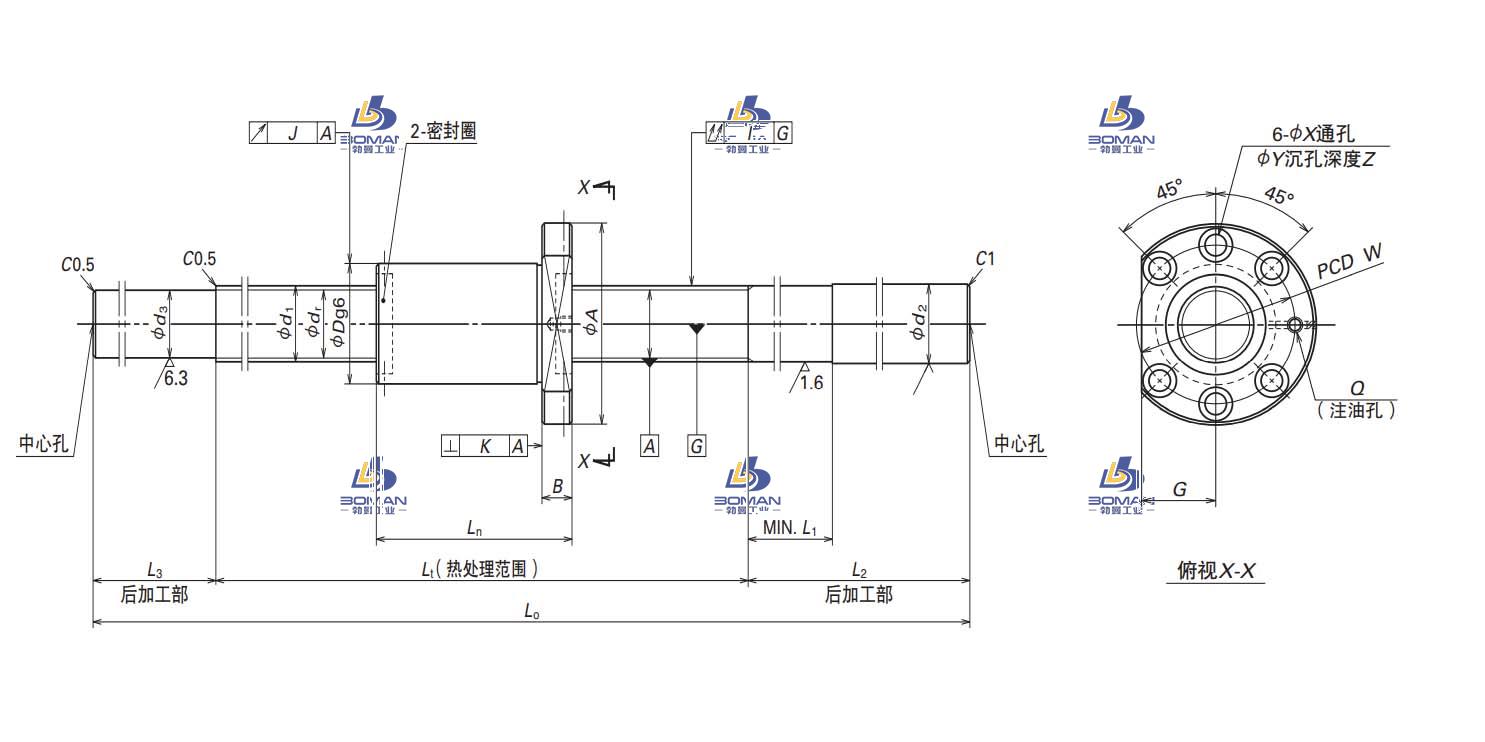

| 尺寸截图 |
|
|
| 螺母尺寸截图 |
|
|
| 样本 |
|
W3207SS-3ZY-C5Z10-NSK MS系列滚珠丝杠此型号部分数据来源于PBA DX10B-C3 pba音圈电机
